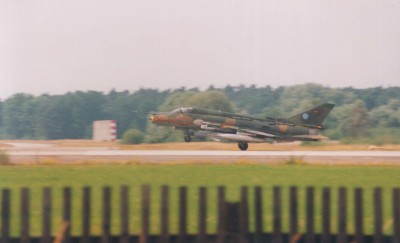

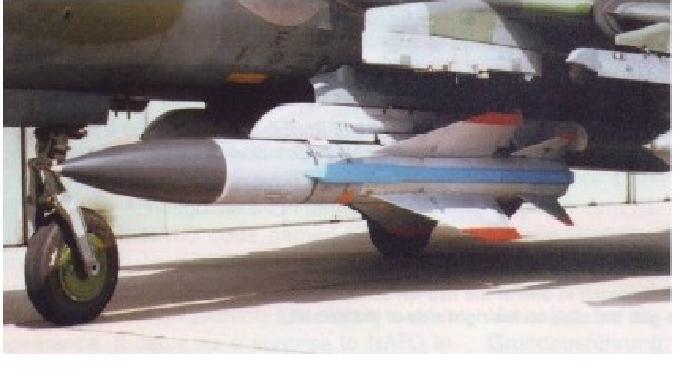

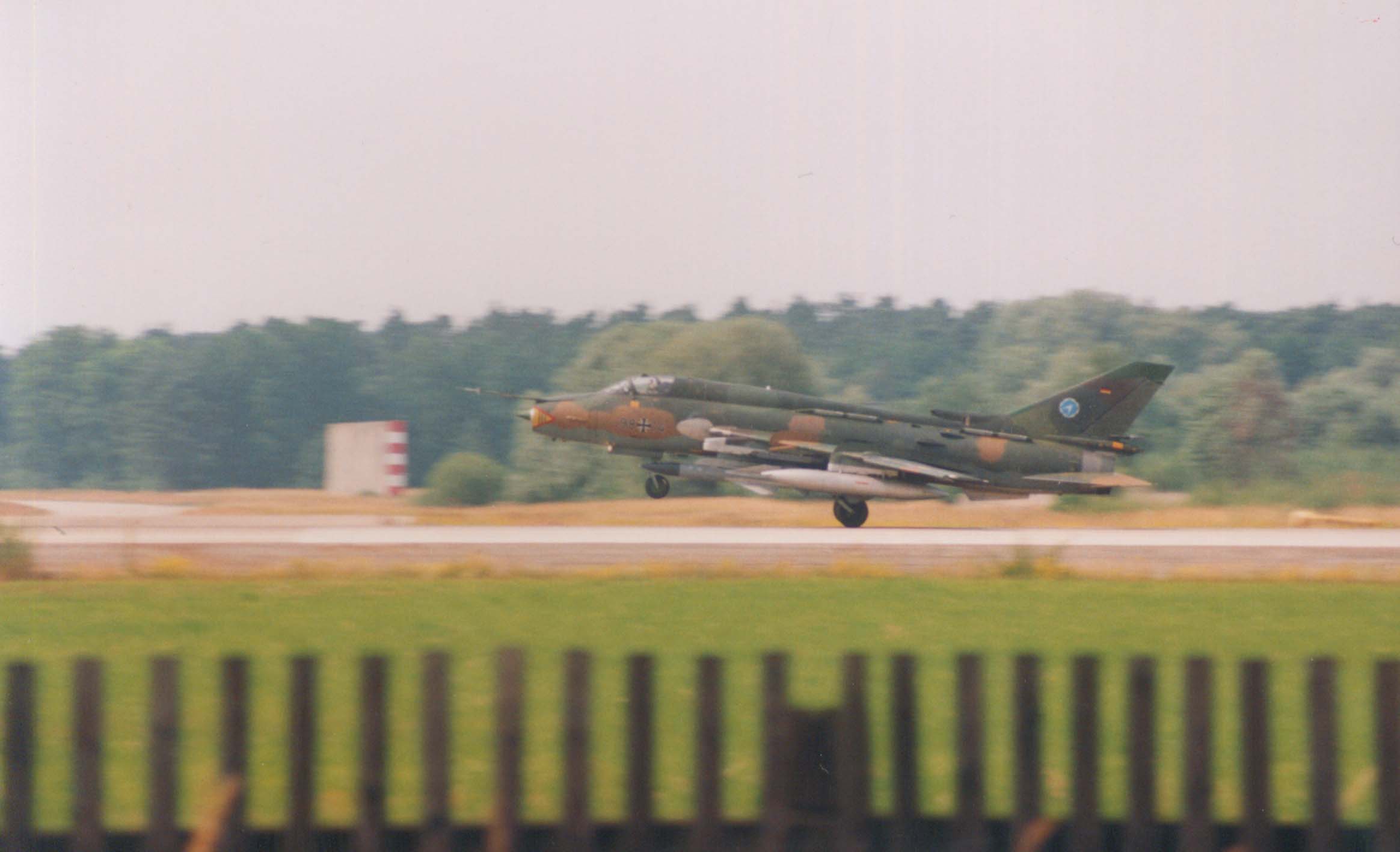

Mam pytanie ale że to ma być konkurs to może tak: Kto pierwszy zamieści na forum zdjęcie Su-22M4 z podwieszonym Ch-58U wygra wycieczkę na księżyc . O ile mi wiadomo zarówno Czesi jak i NRD (no i ruscy rzecz jasna) używali tej rakiety na Su-22. Znalazłem zdjęcia z jakiegoś czeskiego czasopisma 4+ (czy jakoś tak) w którym to jest zdjęcie Ch-58 ( w artykule o Su-22M4) ale tylko na wózku...
Z tego co mi wiadomo pocisk Ch-58 zosał zaprojektowany dla samolou Su-24,lecz pociski te przenoszone zostały dopiero na zmodernizowanej werji Su-24M.Pocisk ten mogły przenosić zarwóno samoloty Mig-25BM,Mig-27,oraz Su-17.Rakieta Ch-58 miała osiowo-symetryczny klasyczny układ aerodynamiczny z trójkątnymi skrzydłami w środkowej części kadłuba i umieszczonymi za nimi czterema skrzydłami. Z tyłu rakiety znajduje sie silnik rakietowy na stały materiał pędny i napędy sterów, w środkowej części głowica o masie ok. 150 kg, a w przedniej głowica samonaprowadzająca PRG-58M, aparatura sterowania pociskiem SAU-3-58R i blok zasilania. Głowica PRG-58M produkowana była przynajmniej w czterech wersjach pracujących w różnych pasmach promienia elektromagnetycznego. Mogły one naprowadzać pocisk na źródła promieniowania elektromagnetycznego o częstotliwości od 1,3 do 10 GHz. Do programowania głowicy PRG-58M może być użytych kilka wzorów aparatury. W Su-17 i MiG-27 jest to aparatura Wjuga (mogąca także programować pociski Ch-27 i Ch-25MP), w Mig-25BM wykorzystywana jest aparatura Sycz-M wchodząca w skład systemu Jaguar, a Su-24M używa aparatury Ł-081 Fantasmagoria (występuje ona w trzech odmianach działających w różnych pasmach).Ch-58 jest przenoszona na belkach katapultowych AKU-58. Rakieta jest zrzucana z belki z wyłączonym silnikiem, którego uruchomienie następuje w bezpiecznej odległości od nosiciela. Po uruchomieniu silnika rakieta wznosi się na pułap zapewniający osiągnięcie maksymalnego zasięgu, po czym zaczyna nurkowanie w kierunku celu. Pocisk wyposażony jest w układ zapamiętujący położenie celu dzięki czemu przerwanie przez cel emisji promieniowania elektromagnetycznego nie pozwala uniknąć trafienia. Według deklaracji producenta istnieje 80% prawdopodobieństwo trafienia w okrąg o promieniu 20 m od pracującej stacji radarowej.W ZSRR eksploatowano rakietę w wersjach Ch-58 i zmodrnizowanej Ch-58U. Ich wersje eksportowe miały oznaczenia odpowiednio Ch-58E i Ch-58UE. W latach 90. ujawniono wersję Ch-58A wyposażona w aktywna głowicę radiolokacyjna. Ch-58A jest przeznaczony do zwalczania celów nawodnych. Wersja ta prawdopodobnie nie jest produkowana seryjnie.
Rakiety Ch-58 są nadal używane przez siły zbrojne ROSJI,ale w uzbrojeniu znajduje się także rakieta Ch-31P która ma je zastąpić. Wersja Ch-58UE została w latach 80. wyeksportowana do kilku krajów.
Dane techniczne:
Masa: 640 kg
Masa głowicy bojowej: 149 kg
Długość: 4,80 m
Średnica kadłuba: 0,38 m
Rozpiętość: 1,17 m
Prędkość: 3,6 Ma
Zasięg: do 120 km
A mi to wygląda na tekst skopiowany z jakiejś strony internetowej.
Otóż prawdą jest, że Su-22 mogą przenosić H-58, lecz rakiety te nie zostały przez Polskę zakupione. To właśnie nimi kieruje aparatura Wjuga (lub Fantasmagoria).
Niebyło mowy w prośbie, że to musi być realne zdjęcie , więc prosze:
Ostatnio zmieniony 06 maja 2008, 16:47 przez Sawicz, łącznie zmieniany 1 raz.
Już wszystko jasne, teraz dopiero zobaczyłem, że jest mozliwość dodawania załączników bezpośrednio z kompa
Raz jeszcze dzięki za wyjaśnienia (zawsze to człowiek troche mądrzejszy)
. O ile mi wiadomo zarówno Czesi jak i NRD (no i ruscy rzecz jasna) używali tej rakiety na Su-22. Znalazłem zdjęcia z jakiegoś czeskiego czasopisma 4+ (czy jakoś tak) w którym to jest zdjęcie Ch-58 ( w artykule o Su-22M4) ale tylko na wózku...
